Като доставчик на Current Open Transformers разбирам колко е важно тези устройства да работят гладко. Токовите отворени трансформатори са от решаващо значение в различни електрически системи, като осигуряват точни измервания на тока и играят жизненоважна роля в управлението на захранването, безопасността и мониторинга. Въпреки това, като всяко електрическо оборудване, те могат да срещнат често срещани проблеми. В този блог ще споделя някои ефективни методи за отстраняване на неизправности за тези често срещани проблеми.
1. Няма изходен сигнал
Един от най-често срещаните проблеми, с които се сблъскват потребителите, е липсата на изходен сигнал от текущия отворен трансформатор. Това може да бъде разочароващ проблем, тъй като пряко засяга способността за наблюдение и управление на електрически токове.
Възможни причини
- Неправилна инсталация: Ако трансформаторът не е инсталиран правилно, той може да не успее да улови правилно тока. Например челюстите на трансформатора от отворен тип може да не са напълно затворени около проводника или трансформаторът може да е инсталиран на грешен проводник.
- Повредена намотка: Вътрешната намотка на трансформатора може да се повреди поради физически удар, свръхток или продължителна употреба. Повредена намотка ще попречи на трансформатора да генерира изходен сигнал.
- Дефектна връзка: Разхлабени или корозирали връзки между трансформатора и измервателното устройство също могат да доведат до липса на мощност.
Стъпки за отстраняване на неизправности
- Проверете инсталацията: Първо се уверете, че трансформаторът е инсталиран правилно. Уверете се, че челюстите са напълно затворени около проводника и че проводникът е центриран в челюстите. Ако инсталацията е на многожилен кабел, проверете два пъти дали измервате правилния проводник.
- Проверете намотката: Визуално проверете трансформатора за признаци на физическа повреда, като пукнатини или изгаряния по корпуса. Ако е възможно, използвайте мултицет, за да проверите съпротивлението на намотката. Значително различна стойност на съпротивлението от посочената може да означава повредена бобина. В този случай може да се наложи смяна на трансформатора.
- Проверете връзките: Проверете всички връзки между трансформатора и измервателния уред. Затегнете всички хлабави връзки и почистете всички корозирали клеми. Можете да използвате препарат за почистване на контакти, за да премахнете корозията.
2. Неточен изход
Друг често срещан проблем са неточни изходни показания от текущия отворен трансформатор. Това може да доведе до неправилни решения за управление на захранването и потенциално да компрометира безопасността на електрическата система.
Възможни причини
- Насищане: Ако токът, протичащ през проводника, е твърде висок, трансформаторът може да се насити. Насищането възниква, когато магнитната сърцевина на трансформатора достигне максималната си плътност на магнитния поток, което води до нелинейност и неточност на изхода.
- Външни магнитни смущения: Близкото електрическо оборудване или магнитни полета могат да попречат на работата на токовия отворен трансформатор, което води до неточни показания.
- Проблеми с калибрирането: С течение на времето калибрирането на трансформатора може да се промени, което води до неточен изход.
Стъпки за отстраняване на неизправности
- Проверете за насищане: Измерете тока, протичащ през проводника, като използвате подходящ амперметър. Ако токът е близък или надвишава номиналния ток на трансформатора, той може да е наситен. В този случай може да се наложи да използвате трансформатор с по-висок ток.
- Намаляване на магнитните смущения: Опитайте се да преместите трансформатора далеч от източници на магнитни смущения, като големи двигатели или трансформатори. Можете също така да използвате материали за магнитно екраниране, за да намалите въздействието на външните магнитни полета.
- Калибрирайте отново трансформатора: Ако подозирате проблеми с калибрирането, следвайте инструкциите на производителя, за да калибрирате повторно трансформатора. Това може да включва използване на известен източник на ток и регулиране на изхода на трансформатора, за да съответства на очакваните стойности.
3. Прегряване
Прегряването е сериозен проблем, който може не само да повреди токовия отворен трансформатор, но и да създаде опасност от пожар.
Възможни причини
- Свръхток: Когато токът, протичащ през проводника, надвишава номиналния ток на трансформатора, това може да доведе до прегряване на трансформатора.
- Лоша вентилация: Ако трансформаторът е монтиран в затворено пространство с лоша вентилация, топлината не може да се разсейва ефективно, което води до прегряване.
- Вътрешно късо съединение: Късо съединение в трансформатора може да причини прекомерен поток на ток и да генерира голямо количество топлина.
Стъпки за отстраняване на неизправности
- Намалете тока: Измерете тока, протичащ през проводника. Ако е над номиналния ток на трансформатора, вземете мерки за намаляване на натоварването или използвайте трансформатор с по-висок номинален ток.
- Подобрете вентилацията: Уверете се, че трансформаторът е инсталиран в добре проветриво помещение. Ако е необходимо, осигурете допълнителна вентилация, като вентилатор или вентилационни канали.
- Проверете за късо съединение: Използвайте мултиметър, за да проверите за късо съединение в трансформатора. Ако се открие късо съединение, трансформаторът трябва да се смени незабавно.
4. Шум или вибрации
Необичаен шум или вибрация от токовия отворен трансформатор може да е знак за основен проблем.
Възможни причини
- Разхлабени компоненти: Разхлабените вътрешни компоненти, като сърцевината или намотките, могат да причинят вибрации и шум.
- Магнитен резонанс: В някои случаи магнитният резонанс между трансформатора и близкото електрическо оборудване може да причини шум и вибрации.
- Механичен стрес: Външен механичен стрес, като неправилен монтаж или физическо въздействие, също може да доведе до шум и вибрации.
Стъпки за отстраняване на неизправности
- Затегнете разхлабените компоненти: Отворете корпуса на трансформатора (ако е възможно и безопасно) и проверете за разхлабени компоненти. Затегнете всички разхлабени винтове или крепежни елементи.
- Регулирайте инсталацията: Уверете се, че трансформаторът е правилно монтиран и че няма прекомерно механично напрежение. Ако е необходимо, монтирайте отново трансформатора в по-стабилна позиция.
- Намаляване на магнитния резонанс: Опитайте се да преместите трансформатора или близкото електрическо оборудване, за да намалите магнитния резонанс. Можете също така да използвате материали за магнитно екраниране, за да минимизирате ефекта.
Препоръчани продукти

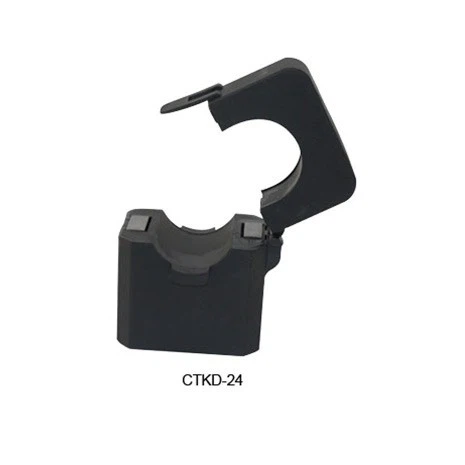

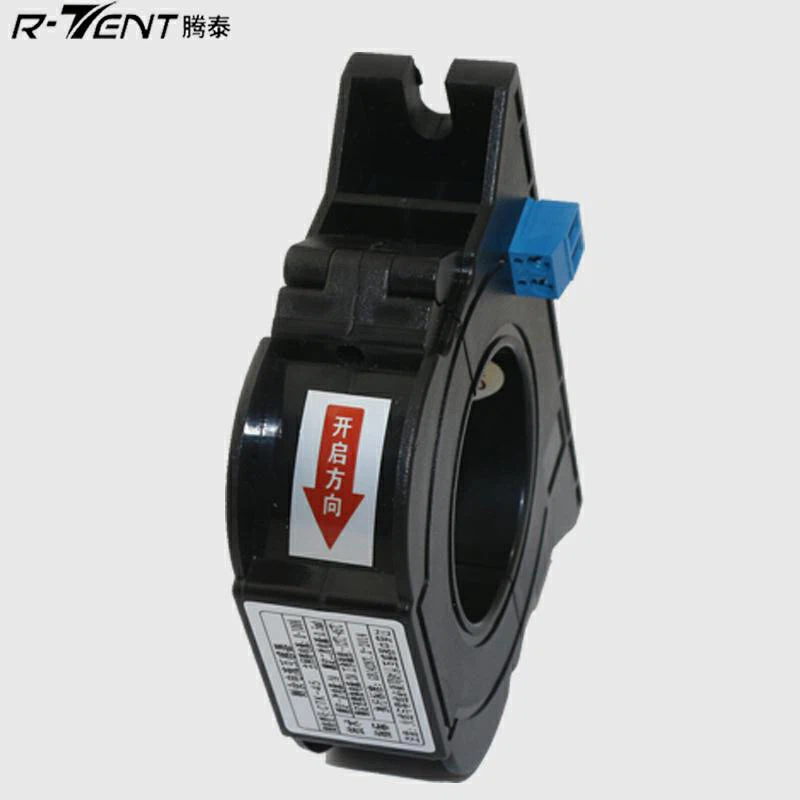

Ние предлагаме гама от висококачествени токови отворени трансформатори, включителноCHK - CTKD Отваряне и затваряне на токов трансформатор,CTKD Токов отворен трансформатор, иY - Серия CTK кръгъл трансформатор с нулева последователност. Тези продукти са проектирани да осигурят точни и надеждни измервания на тока и са направени да издържат на различни работни условия.
Заключение
Отстраняването на често срещани проблеми с Current Open Transformers изисква систематичен подход. Като разберете възможните причини и следвате подходящите стъпки за отстраняване на неизправности, можете бързо да идентифицирате и разрешите проблемите, като гарантирате безпроблемната работа на вашите електрически системи. Ако срещнете някакви затруднения по време на процеса на отстраняване на неизправности или имате въпроси относно нашите продукти, не се колебайте да се свържете с нас за доставка и допълнителна техническа поддръжка. Ние се ангажираме да ви предоставим най-добрите решения за вашите текущи нужди от измерване.
Референции
- Наръчник по електротехника, трето издание, редактирано от Richard C. Dorf
- Анализ и проектиране на електроенергийната система, пето издание, от J. Duncan Glover, Mulukutla S. Sarma и Thomas J. Overbye
