Като опитен доставчик на трансформатори за леене, бях свидетел от първа ръка на сложната връзка между свързващата група на трансформатора и неговата оперативна производителност. Групата за свързване на леярски трансформатор не е просто техническа спецификация; това е критичен фактор за това как трансформаторът функционира в електрическата система. В този блог ще разгледам начините, по които групата за свързване влияе върху работата на леярските трансформатори, черпейки от дългогодишния си опит в индустрията.
Разбиране на основите на групите за свързване
Преди да проучим влиянието на групите за свързване върху работата на трансформатора, нека първо разберем какво представлява групата за свързване. Групата за свързване описва как са свързани първичната и вторичната намотка на трансформатор и фазовата връзка между първичното и вторичното напрежение. Групата за свързване обикновено се обозначава с комбинация от букви и цифри, като Dyn11 или Yyn0.
Буквите в групата за свързване показват вида на връзката на намотката:
- Y (или yn):Представлява звездна връзка. При звездна връзка единият край на всяка намотка е свързан към обща точка (неутралната точка), докато другите краища са свързани към линейните клеми. Буквата 'N' показва, че неутралната точка е изведена.
- Д:Представлява делта връзка. При триъгълна връзка намотките са свързани в затворен контур, образувайки триъгълник.
Числата в групата на свързване представляват фазовото изместване между първичното и вторичното напрежение, изразено в кратни на 30 градуса. Например, при връзка Dyn11, вторичното напрежение води първичното напрежение с 330 градуса (или изостава с 30 градуса).
Въздействие върху съотношенията на напрежението и фазите
Един от най-значимите начини, по които свързващата група влияе върху работата на трансформатора, е чрез нейното влияние върху напрежението и фазовите отношения. Групата на свързване определя големината и фазовия ъгъл на вторичното напрежение спрямо първичното напрежение. Това е от решаващо значение, за да се гарантира, че трансформаторът може да достави правилното напрежение и фаза към товара.
Например при връзка Yyn0 първичното и вторичното напрежение са във фаза едно с друго. Този тип свързване обикновено се използва в разпределителни трансформатори, където е необходима неутрална точка за захранване на еднофазни товари. От друга страна, връзка Dyn11 има 30-градусово фазово изместване между първичното и вторичното напрежение. Това фазово изместване може да бъде полезно в определени приложения, като например в трифазни системи, където може да помогне за балансиране на товара и намаляване на хармоничните изкривявания.
Правилният избор на свързваща група е от съществено значение за поддържане на стабилността на електрическата система. Ако групата на свързване не е правилно съобразена с изискванията за натоварване, това може да доведе до проблеми като дисбаланс на напрежението, прегряване и намалена ефективност. Например, ако натоварването изисква специфично фазово съотношение между напреженията, използването на трансформатор с неправилна група на свързване може да доведе до лошо качество на захранването и потенциална повреда на оборудването.
Ефект върху балансирането на натоварването
Балансирането на натоварването е друг критичен аспект от работата на трансформатора, който се влияе от групата за свързване. В трифазна система групата на свързване може да повлияе на това как натоварването се разпределя между трите фази.
Делта - свързаните намотки (като в трансформатор Dyn11) имат способността да циркулират трети хармонични токове в рамките на делта веригата. Това помага да се намали съдържанието на трети хармоници в линейните токове, което може да подобри общото качество на мощността и баланса на системата. За разлика от това, свързаните в звезда намотки без неутрална връзка (Y) може да не са в състояние да се справят ефективно с трети хармонични токове, което води до увеличено хармонично изкривяване и потенциално прегряване на трансформатора.
Когато работите с небалансирани товари, свързващата група също играе жизненоважна роля. Трансформатор с подходяща свързваща група може да помогне за минимизиране на ефектите от небалансирани товари върху системата. Например, трансформатор Dyn11 може по-добре да се справи с небалансирани товари в сравнение с трансформатор Yyn0 в някои случаи, тъй като делта връзката осигурява път за потока от токове с нулева последователност, което помага да се поддържа балансът на системата.
Влияние върху паралелната работа
Паралелната работа на трансформатори е често срещана практика в електрическите системи за увеличаване на капацитета и надеждността на захранването. Въпреки това, за да работят паралелно трансформаторите, те трябва да имат една и съща група свързване.
Ако трансформатори с различни групи на свързване са свързани паралелно, това може да доведе до значителни циркулиращи токове между трансформаторите. Тези циркулиращи токове могат да причинят прекомерно нагряване, увеличени загуби и дори повреда на трансформаторите. Например, ако трансформатор Dyn11 е свързан паралелно с трансформатор Yyn0, фазовата разлика от 30 градуса между техните вторични напрежения ще доведе до големи циркулиращи токове, протичащи през трансформаторите, което може бързо да прегрее намотките и да намали продължителността на живота на оборудването.
Следователно, когато планирате паралелна работа на леярски трансформатори, е важно да се гарантира, че всички трансформатори имат една и съща група свързване. Това изисква внимателно обмисляне по време на процеса на проектиране и инсталиране, за да се избегнат евентуални проблеми.
Съвместимост с различни видове товари
Групата за свързване на леярски трансформатор също влияе върху неговата съвместимост с различни видове товари. Различните товари имат различни електрически характеристики и групата за свързване на трансформатора трябва да бъде избрана така, че да съответства на тези характеристики.
Например, нелинейни товари, като тези, съдържащи електронни устройства като компютри, задвижвания с променлива скорост и LED осветление, генерират хармонични токове. Трансформатор със свързваща група, която може да се справи ефективно с тези хармонични токове, като връзка Dyn11, е по-подходящ за такива товари. Връзката триъгълник в трансформатор Dyn11 осигурява път за циркулация на хармонични токове, намалявайки тяхното въздействие върху системата.
От друга страна, резистивните товари, като нагревателни елементи, обикновено имат по-малко строги изисквания по отношение на групата на свързване. Въпреки това, дори за резистивни товари, все още е необходима правилната група за свързване, за да се осигури правилното захранване с напрежение и фаза.
Нашите продуктови предложения и групи за свързване
Като доставчик на леярски трансформатори, ние предлагаме широка гама от трансформатори с различни групи на свързване, за да отговорим на разнообразните нужди на нашите клиенти. Например нашатаLMK2 - 0.66/SDH - 0.66 Токови трансформаториса проектирани със специфични групи за свързване, за да осигурят точно измерване на тока и надеждна работа в електрически системи с ниско напрежение. Тези трансформатори са внимателно проектирани, за да осигурят правилните фазови отношения и нива на напрежение, необходими за различни приложения.
НашитеDP разделен токов трансформаторе друг продукт, който се предлага с различни групи за свързване. Дизайнът на тези трансформатори с разделена сърцевина ги прави лесни за инсталиране и поддръжка, докато подходящата селекция на свързваща група осигурява съвместимост с различни видове натоварване и електрически системи.

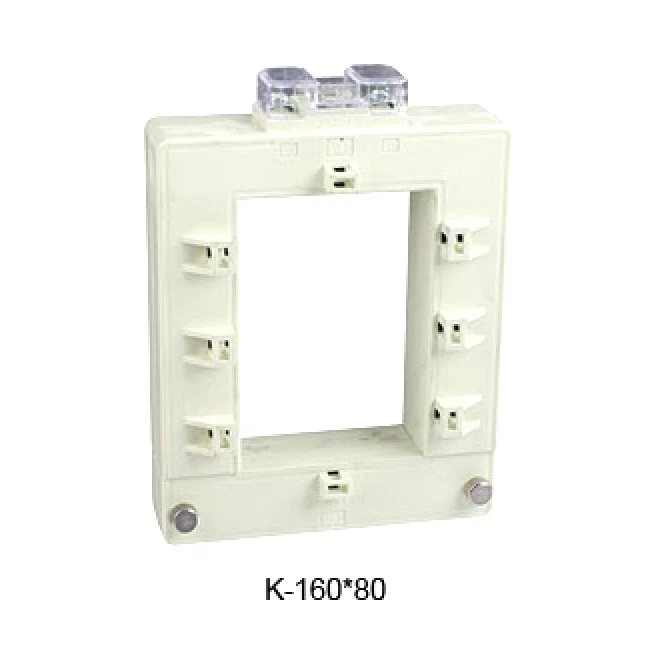

По същия начин, нашитеCHK - 0.66/K разделен токов трансформаторе проектиран да предлага гъвкавост по отношение на опциите за група за свързване. Това позволява на нашите клиенти да изберат трансформатора, който най-добре отговаря на техните специфични изисквания, независимо дали е за малки промишлени приложения или търговски сгради.
Заключение и призив за действие
В заключение, групата за свързване на леярски трансформатор има дълбоко влияние върху неговата работа, включително съотношения на напрежението и фазите, балансиране на натоварването, паралелна работа и съвместимост с различни типове натоварване. Като доставчик, ние разбираме значението на избора на правилната група свързване за всяко приложение. Нашият екип от експерти е винаги на разположение, за да ви помогне да изберете най-подходящия леярски трансформатор въз основа на вашите специфични нужди.
Ако сте на пазара за леене на трансформатори и се нуждаете от съвет относно свързващи групи или други технически аспекти, препоръчваме ви да се свържете с нас. Ние се ангажираме да предоставяме висококачествени продукти и отлично обслужване на клиентите. Свържете се с нас днес, за да започнем дискусия относно вашите изисквания за трансформатор и ни позволете да ви помогнем да намерите идеалното решение за вашата електрическа система.
Референции
- Електрически енергийни системи от JR Hendershot и T. Miller
- Трансформаторно инженерство: дизайн, технология и диагностика от GK Dubey
